(1)固態繼電器的特點 固態繼電器因為沒有機械觸點以及其他機械部件，因此它的可靠性非常高，壽命長，在通與斷的瞬間不會產生電火花、更沒有噪聲，其開關速度相當快、工作頻率也相當高。又因該種繼電器的輸入與輸出間采用光耦合器，因此又具有良好的抗干擾性能。
固態繼電器另一個特點是驅動電壓、電流很小，也就是給輸入端一個很小的信號，就能完成對系統的控制。因此可由TTL、CMOS等數字電路直接驅動。所以被廣泛應用于數字程控裝置、數據處理系統的終端裝置，以及其他各種自動控制系統。
(2)固態繼電器的類型 按其所控制的負載電源進行區分有交流固態繼電器(AC-SSR)和百流田態繼電器(DC-SSR)。交流固態繼電器能夠控制交流負載電源的接通與斷開，其輸出開關器件多為雙向晶閘管。直流固態繼電器能夠控制直流負載電源的接通與斷開，其輸出開關器件多為大功率晶閘管。

(3)固態繼電器的結構有輸入電路與輸出電路兩大部分組成。輸入電路為一個光隅合器，它能起到隔離與控制作用。輸出電路由觸發電路與開關電路組成，當光稠合器的發光二極管沒有通電時，開關輸出電路為斷開狀態，當發光二極管通電發光時，光稠合電路輸出信號，經觸發電路的放大后，使輸出電路的開關元件達到飽和導通狀態，從而完成了對負載電路的接通與斷開

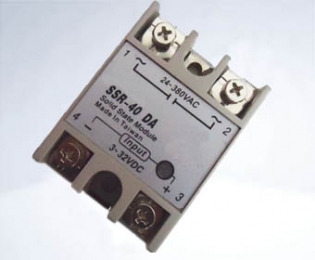

外形尺寸: 60L×45.0W×22.5H

輸出負載電壓: 24-380VAC

基本型輸出負載電流: 10A、25A、40A、50A、60A、75A、90A

輸入控制電壓: 3-32VDC

輸入控制電流: DC 3-25 mA

通態壓降: ≤1.5V

斷態漏電流: ≤2mA

斷態時間: ≤10mS

介質耐壓: 2500VAC

絕緣電阻:1000MΩ/500VDC

環境溫度: -30℃-+75℃安

置方式:螺栓固定

工作指示:LED

說明: 1、負載10A，必須安裝散熱器，40A以上加風扇強冷或水冷。2、使用感性負載時,請務必在輸出端并接一壓敏電壓,取值為負載電壓的1.6-1.9倍
